Thiết kế một kho dữ liệu ngành điện hiện đại đòi hỏi sự kết hợp chặt chẽ giữa hệ thống vận hành (OT) và hệ thống công nghệ thông tin (IT) để xử lý khối lượng dữ liệu khổng lồ từ SCADA, PLC và hệ thống đo đếm thông minh (AMI). Để tích hợp thành công các nguồn dữ liệu đặc thù này, kiến trúc hệ thống cần phân tách rõ rệt giữa các tầng thu nhận và xử lý, đồng thời áp dụng các tiêu chuẩn dữ liệu quốc tế nhằm đảm bảo tính tương hợp và khả năng mở rộng trong tương lai.
Table of Contents
Tầm quan trọng của kho dữ liệu ngành điện trong bối cảnh smart grid
Việc hợp nhất các nguồn dữ liệu rời rạc vào một nền tảng tập trung là yếu tố then chốt để các doanh nghiệp năng lượng chuyển đổi sang mô hình lưới điện thông minh. Trước đây, dữ liệu SCADA (Supervisory Control and Data Acquisition) và dữ liệu smart meter thường nằm trong các “ốc đảo dữ liệu” (Data Silos), khiến việc phân tích tổng thể trở nên khó khăn.
Sự khác biệt về đặc tính dữ liệu là thách thức lớn nhất trong quản trị. Dữ liệu từ SCADA và PLC tập trung vào trạng thái vận hành thiết bị với chu kỳ cập nhật tính bằng giây, yêu cầu độ trễ thấp. Ngược lại, dữ liệu từ smart meter (công tơ điện thông minh) lại có khối lượng bản ghi cực lớn nhưng tần suất cập nhật thường theo chu kỳ 15-60 phút. Để hiểu rõ hơn về nền tảng này, bạn có thể tham khảo thêm kho dữ liệu trong ngành năng lượng là gì? Để nắm bắt các khái niệm cơ bản về kiến trúc lưu trữ trước khi đi sâu vào chi tiết kỹ thuật.
Theo kinh nghiệm triển khai thực tế, một hệ thống lưới điện quy mô vừa có thể tạo ra hàng tỷ bản ghi mỗi năm. Do đó, kiến trúc hạ tầng phải hỗ trợ cả xử lý streaming cho các cảnh báo vận hành tức thời và xử lý batch cho các báo cáo phân tích xu hướng phụ tải dài hạn.

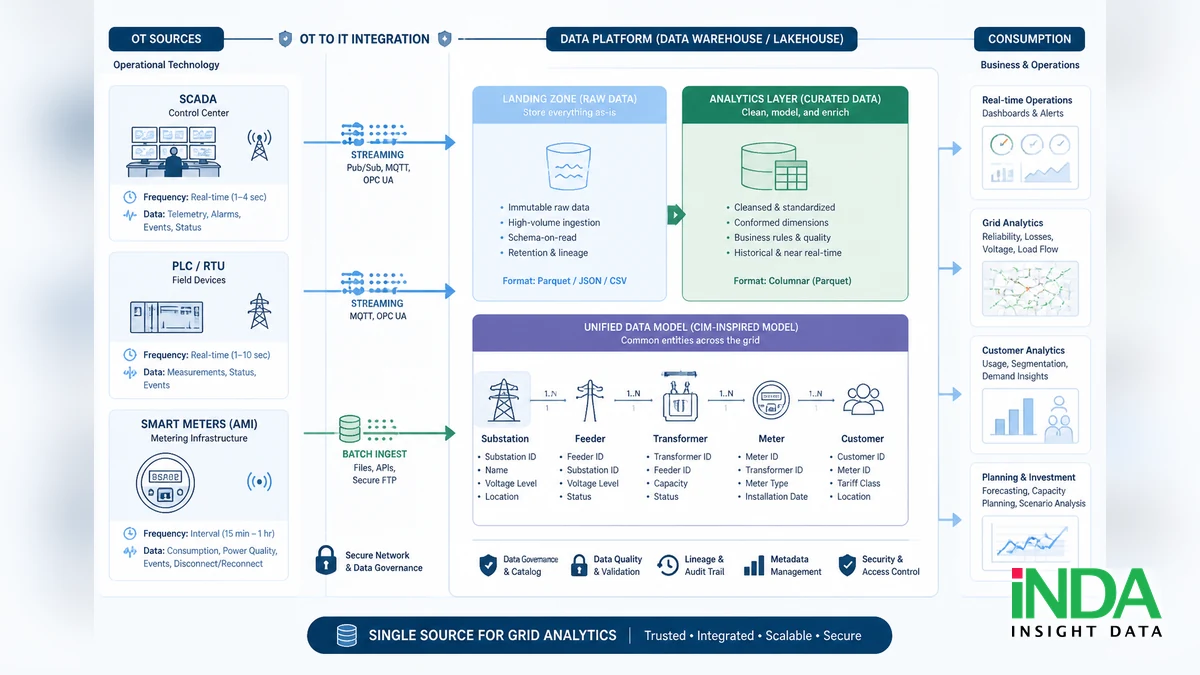

1. Kiến trúc ingest đa tầng cho SCADA và smart meter
Kiến trúc thu nhận (Ingestion) là yếu tố đầu tiên quyết định hiệu suất của kho dữ liệu ngành điện. Hệ thống cần được thiết kế theo mô hình đa tầng để tiếp nhận dữ liệu thô từ các giao thức công nghiệp như Modbus, DNP3, IEC 104 hoặc các chuẩn truyền tin của hệ thống AMI. Tại lớp Landing Zone, dữ liệu được lưu trữ nguyên bản để phục vụ mục đích kiểm toán và truy xuất lại khi có sai lệch phát sinh.
Luồng dữ liệu SCADA và PLC trong môi trường Real-Time
Dữ liệu từ SCADA và PLC đòi hỏi cơ chế thu nhận Real-Time (thời gian thực). Do đặc thù vận hành lưới điện, các thông số đo xa (telemetry) như điện áp, tần số phải được cập nhật liên tục để trung tâm điều độ phản ứng kịp thời với sự cố. Trong thiết kế kho dữ liệu ngành điện, các luồng này thường được xử lý qua Message Broker như Apache Kafka hoặc AWS Kinesis. Việc sử dụng công nghệ streaming cho phép hệ thống thực hiện phân tích tức thời (Stream Analytics) để phát hiện bất thường ngay khi chúng xảy ra trên lưới.
Một thách thức kỹ thuật là đồng bộ hóa nhãn thời gian (Timestamping). Khi kho dữ liệu ngành điện tiếp nhận dữ liệu từ hàng nghìn cảm biến có độ phân giải khác nhau, việc ánh xạ dữ liệu OT sang định dạng IT (như JSON hoặc Parquet) tại lớp Ingestion giúp các kỹ sư dữ liệu dễ dàng thao tác mà không cần am hiểu sâu về các giao thức truyền tin công nghiệp phức tạp.
Luồng dữ liệu smart meter thông qua hệ thống MDMS
Khác với SCADA, dữ liệu từ smart meter thường được thu thập thông qua hệ thống quản lý dữ liệu đo đếm MDMS (Meter Data Management System). Dữ liệu này bao gồm chỉ số chốt, biểu đồ phụ tải và các cảnh báo sự kiện như mất điện tại điểm đo. Quy trình ingest dữ liệu smart meter vào kho dữ liệu ngành điện thường diễn ra theo chu kỳ batch hàng giờ hoặc hàng ngày. Tại đây, hệ thống MDMS đóng vai trò như bộ lọc sơ bộ trước khi đẩy dữ liệu về trung tâm phân tích.
Để tạo ra giá trị tối đa, dữ liệu từ MDMS trong kho dữ liệu ngành điện cần được kết hợp với thông tin từ hệ thống GIS (Geographic Information System). Việc xác định vị trí chính xác của từng công tơ trên sơ đồ lưới giúp doanh nghiệp tính toán chính xác tổn thất kỹ thuật và dự báo nhu cầu năng lượng theo từng khu vực địa lý cụ thể.
2. Thiết kế mô hình dữ liệu hợp nhất chuẩn CIM
Sau khi dữ liệu đã được thu nhận, bước quan trọng nhất là xây dựng mô hình dữ liệu (Data Model) hợp nhất. Ngành điện lực quốc tế đã chuẩn hóa khung tham chiếu IEC 61970/61968, hay còn gọi là CIM (Common Information Model). Việc áp dụng mô hình CIM vào thiết kế kho dữ liệu ngành điện giúp đảm bảo tính tương hợp giữa các hệ thống phần mềm của nhiều nhà cung cấp khác nhau.
Mapping cấu trúc lưới điện từ trạm đến hộ tiêu thụ
Mô hình dữ liệu phải phản ánh được phân cấp vật lý của lưới điện. Các bảng Dim (Dimension) trong kho dữ liệu ngành điện cần được thiết kế để lưu trữ thông tin về trạm biến áp (Substation), lộ ra (Feeder), máy biến áp phân phối và điểm đo. Việc thiết lập các khóa ngoại (Foreign Keys) chính xác giữa các thực thể này là điều kiện để thực hiện phân tích tổng hợp dữ liệu từ dưới lên hoặc phân rã từ trên xuống.
Trong các bảng Fact (Sự kiện), dữ liệu đo đếm và dữ liệu vận hành sẽ được lưu trữ kèm theo ID thiết bị và nhãn thời gian chuẩn hóa. Đội ngũ kỹ sư cần xác định rõ các KPI nào nên theo dõi trong kho dữ liệu ngành điện/năng lượng? Để cấu trúc bảng Fact tối ưu cho việc truy vấn. Ví dụ, tính toán chỉ số độ tin cậy SAIDI/SAIFI yêu cầu sự kết hợp chặt chẽ giữa dữ liệu sự kiện từ SCADA và thông tin khách hàng từ hệ thống CRM gắn liền với điểm đo.
Quản trị siêu dữ liệu và Lineage
Quản trị Metadata (siêu dữ liệu) trong kho dữ liệu ngành điện giúp người dùng hiểu rõ nguồn gốc và vòng đời của dữ liệu (Data Lineage). Một chỉ số công suất hiển thị trên Dashboard cần được truy vết xem nó lấy từ PLC nào, qua hệ thống SCADA nào và đã trải qua bước xử lý nào. Điều này đặc biệt quan trọng khi doanh nghiệp phải giải trình với các cơ quan quản lý nhà nước về tính chính xác của dữ liệu năng lượng và tuân thủ các quy định về bảo mật hạ tầng trọng yếu.

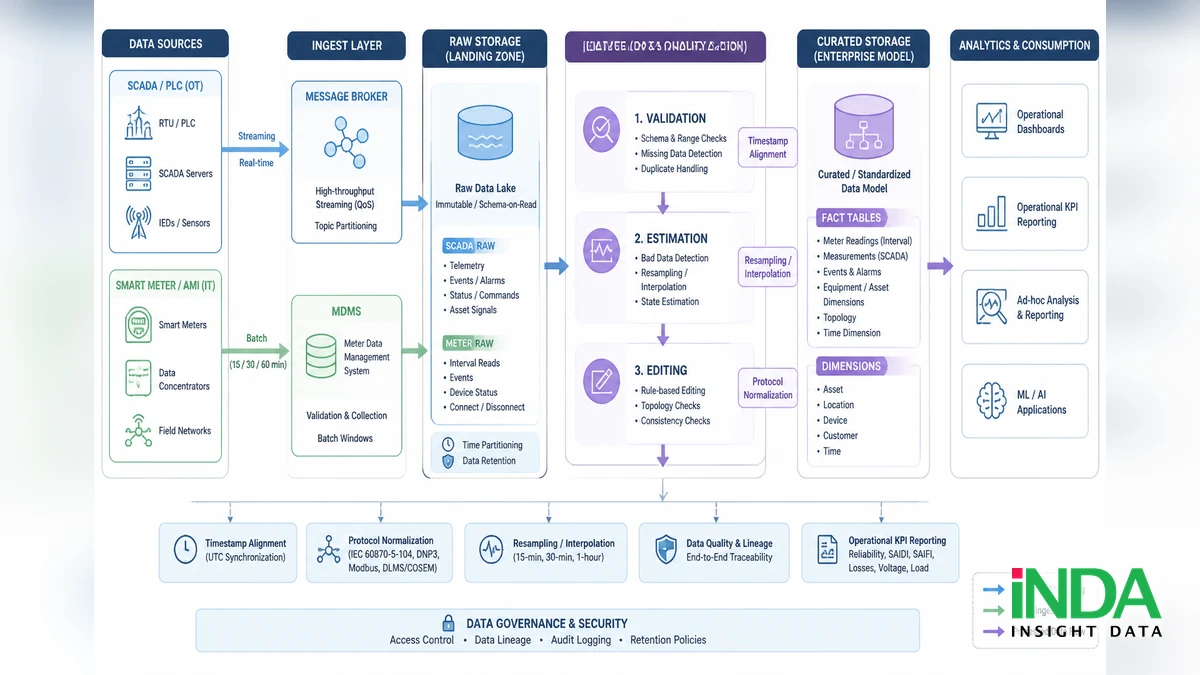

3. Quy trình VEE và quản trị chất lượng dữ liệu
Dữ liệu đo đếm từ hiện trường thường xuyên gặp lỗi do sự cố truyền tin hoặc hỏng hóc thiết bị. Do đó, quy trình VEE (Validation, Estimation, and Editing) là thành phần bắt buộc trong mọi thiết kế kho dữ liệu ngành điện. Quy trình này đảm bảo dữ liệu đầu vào sạch và tin cậy trước khi đưa vào các mô hình Analytics chuyên sâu.
Validation (xác thực): hệ thống thực hiện kiểm tra dữ liệu theo các quy tắc nghiệp vụ nghiêm ngặt. Chẳng hạn, chỉ số sau không được nhỏ hơn chỉ số trước, hoặc tổng phụ tải của các công tơ con không được vượt quá chỉ số của công tơ tổng tại trạm biến áp. Nếu dữ liệu không vượt qua các kiểm tra này, kho dữ liệu ngành điện sẽ đánh dấu và đẩy vào luồng xử lý ngoại lệ.
Estimation (ước tính): khi xảy ra mất dữ liệu do đứt cáp hoặc lỗi Gateway, kho dữ liệu ngành điện cần tự động tính toán giá trị thay thế. Các thuật toán nội suy hoặc phân tích lịch sử cùng kỳ được sử dụng để lấp đầy các khoảng trống, đảm bảo tính liên tục của chuỗi dữ liệu (Time-series Data). Điều này giúp các báo cáo tài chính và vận hành không bị gián đoạn.
Editing (hiệu chỉnh): cho phép các điều hành viên cập nhật lại giá trị sau khi đã xác minh nguyên nhân lỗi. Mọi thay đổi trong kho dữ liệu ngành điện đều phải được lưu vết (Audit Trail) để đảm bảo tính minh bạch. Việc thực hiện tốt VEE giúp nâng cao độ tin cậy của các mô hình dự báo phụ tải và phát hiện tổn thất phi kỹ thuật (như trộm cắp điện).
Giải pháp công nghệ và xu hướng Data Lakehouse
Lựa chọn nền tảng công nghệ cho kho dữ liệu ngành điện phụ thuộc vào quy mô và chiến lược CNTT của từng đơn vị. Hiện nay, mô hình Data Lakehouse đang trở thành xu hướng hàng đầu vì nó kết hợp được ưu điểm của cả Data Lake (lưu trữ dữ liệu thô giá rẻ) và Data Warehouse (truy vấn SQL hiệu năng cao). Các giải pháp như Oracle Utilities Data Intelligence (UAIDP) hay Delta Lake trên AWS cung cấp các đường ống dẫn dữ liệu được tối ưu riêng cho đặc thù ngành điện.
Việc chuyển dịch kho dữ liệu ngành điện lên Cloud (AWS, Azure, OCI) mang lại khả năng mở rộng không giới hạn và giảm áp lực vận hành hạ tầng cho đội ngũ kỹ sư. Tuy nhiên, do tính chất bảo mật của ngành năng lượng, nhiều doanh nghiệp vẫn ưu tiên mô hình Hybrid Cloud. Trong đó, dữ liệu vận hành nhạy cảm được lưu giữ On-premise, còn dữ liệu phân tích quy mô lớn được đẩy lên Cloud để tận dụng sức mạnh tính toán của AI và Machine Learning.
Bảo mật thông tin lưới điện trong kho dữ liệu ngành điện phải tuân thủ các tiêu chuẩn như NIST Framework 4.0. Cơ chế kiểm soát truy cập dựa trên vai trò (RBAC) và mã hóa dữ liệu là bắt buộc để ngăn chặn các truy cập trái phép vào hạ tầng trọng yếu. Quản trị dữ liệu không chỉ dừng lại ở kỹ thuật mà còn bao gồm các quy trình vận hành nghiêm ngặt để bảo vệ quyền riêng tư của khách hàng theo quy định của pháp luật.
Câu hỏi thường gặp về kho dữ liệu ngành điện
Tại sao tích hợp SCADA và smart meter là bắt buộc?
Tích hợp hai nguồn này giúp kho dữ liệu ngành điện cung cấp khả năng phân tích cân bằng pha và tính toán tổn thất điện năng chính xác đến từng phân đoạn lưới. Nếu không có sự kết hợp này, doanh nghiệp chỉ có thể thấy được con số tiêu thụ tổng mà không biết được hiệu suất vận hành thực tế của các thiết bị trên lưới điện.
Kho dữ liệu ngành điện xử lý thế nào với dữ liệu lỗi?
Hệ thống sử dụng quy trình VEE để tự động phát hiện, ước tính giá trị thay thế dựa trên dữ liệu lịch sử và hiệu chỉnh các sai sót. Mọi bước trong quy trình đều được lưu vết để đảm bảo tính minh bạch, giúp dữ liệu trong kho luôn đạt tiêu chuẩn cao nhất phục vụ cho các báo cáo tài chính và vận hành.
Nên chọn Data Lake hay Data Warehouse cho ngành điện?
Giải pháp tối ưu nhất cho kho dữ liệu ngành điện hiện nay là mô hình Data Lakehouse. Nó cho phép lưu trữ dữ liệu thô khối lượng lớn từ cảm biến IoT (Data Lake) đồng thời vẫn hỗ trợ các truy vấn phân tích có cấu trúc mạnh mẽ (Data Warehouse) để phục vụ các cấp quản lý theo dõi Dashboard thời gian thực.
Chi phí triển khai hệ thống này thường bao gồm những gì?
Chi phí xây dựng kho dữ liệu ngành điện bao gồm phí bản quyền phần mềm hoặc dịch vụ Cloud, thiết kế đường ống ETL/ELT, hạ tầng lưu trữ và chi phí đào tạo nhân sự. Mặc dù đầu tư ban đầu khá lớn, nhưng lợi ích từ việc tối ưu vận hành và giảm tổn thất điện năng giúp doanh nghiệp thường đạt ROI nhanh chóng sau 2-3 năm.
